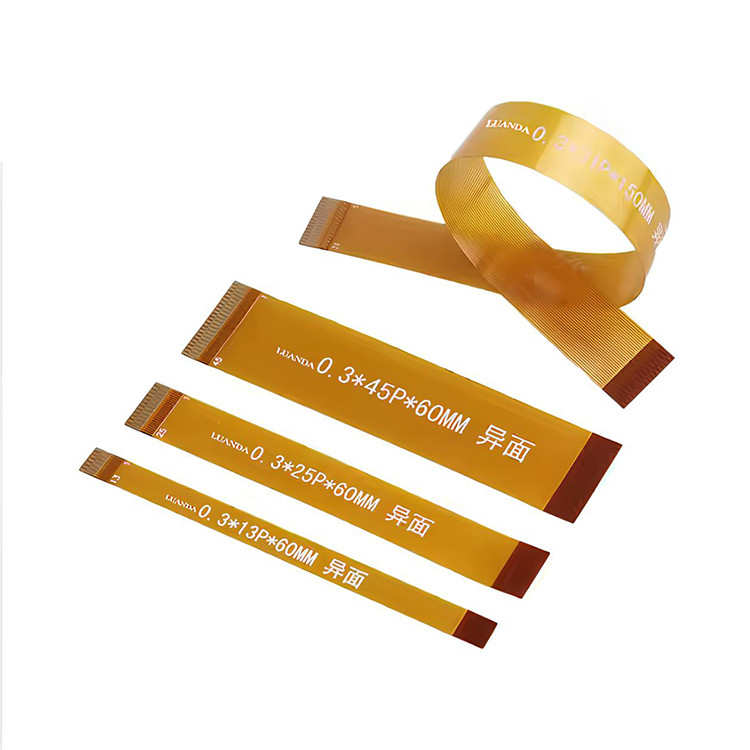

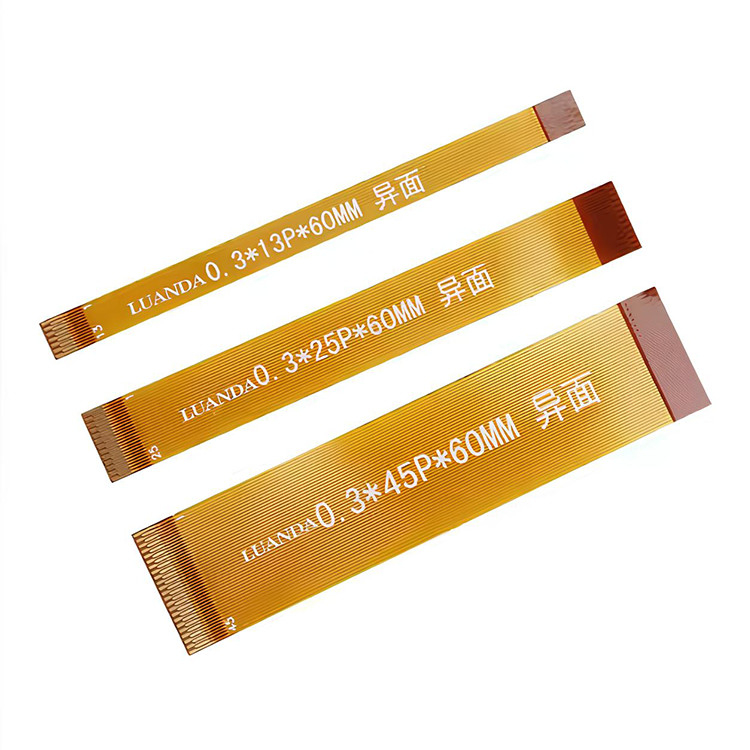

Name: FPC 0.3mm Pitch LVDS MIPI LCD καλώδιο 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P πλαστικό κύκλωμα
Brand: RY
SKU: RY-0,3 mm Διπλό στρώμα FPC
Rating: 4.9 (143 reviews)

Σπίτι > ΠΡΟΪΟΝΤΑ > Καλώδιο FFC FPC >

FPC 0.3mm Pitch LVDS MIPI LCD καλώδιο 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P πλαστικό κύκλωμα

0.3mm καλώδιο fpc

9p ffc fpc καλώδιο

11p ffc fpc καλώδιο

Τόπος καταγωγής:

ΚΙΝΑ

Μάρκα:

Πιστοποίηση:

CE,ROHS

Αριθμό μοντέλου:

RY-0,3 mm Διπλό στρώμα FPC

Μας ελάτε σε επαφή με

Ζητήστε ένα απόσπασμα

FPC 0.3mm Pitch LVDS MIPI LCD καλώδιο 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P πλαστικό κύκλωμα

Λεπτομέρειες προϊόντων

Τύπος:

Επενδύσεις σε ηλεκτρική ενέργεια

Δάχος χαλκού:

1/2 ουγκιά

Μίν. Μέγεθος τρύπας:

0.1 mm

Ελάχιστο πλάτος γραμμής:

0.125 mm

Ελάχιστη διαφορά γραμμών:

±0.05 χιλ.

Τελεία επιφάνειας:

Χρυσή βύθιση, Χρυσή επιχρίστωση, Χρυσό μεταλλικό, OSP

Σχήμα:

1-2 στρώμα (πλέξ)

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min

η ποσότητα μπορεί να διαπραγματευθεί

Τιμή

Most favorable

Συσκευασία λεπτομέρειες

Εσωτερικό PE, εξωτερικό χαρτόνι

Χρόνος παράδοσης

Σταλμένος σε 9-12 ημέρες μετά από την πληρωμή

Όροι πληρωμής

L/C, T/T, Paypal, Western Union,

Δυνατότητα προσφοράς

10000pcs

Σχετικά προϊόντα

Προσαρμοσμένο 1.25mm Pitch Awm 20624 80c 60v Vw 1 FFC FPC Connector 16 24 45 80 Pin Wire Harness Ευέλικτο επίπεδο καλώδιο PCB

Πάρτε την καλύτερη τιμή

Ειδικότερα, οι ενδείξεις που χρησιμοποιούνται για την ανάλυση των διακυμάνσεων είναι οι ακόλουθες:

Πάρτε την καλύτερη τιμή

OEM / ODM FPC Connector Cable Sino Tech AWG 40 30V Σύρματα καλωδίωσης

Πάρτε την καλύτερη τιμή

16 Pin FFC FPC Cable AWM 20628 0.5 Pitch για σύνδεση PCB με σύνδεσμο οθόνης LVDS

Πάρτε την καλύτερη τιμή

Μας ελάτε σε επαφή με

86--13405295160

info@rygroup.net

Επαφή τώρα

Περιγραφή προϊόντων

Προσαρμογή FPC στρώμα παράμετρο

Σχέδιο	Δυνατότητα επεξεργασίας	Λεπτομερή διαδικασία
Αριθμός πλειοψηφίας	Ορόφοι 1 έως 8	Ο αριθμός των στρωμάτων δείχνει τον αριθμό των γραμμών FPC.
Δομή FPC	Μία πλευρά	Συνηθισμένο πάχος πλάκας 0,08-0,12MM
	Δύο πλευρές	Συνηθισμένο πάχος πλάκας 0,1-0,2MM
	Τρία στρώματα	Συνηθισμένο πάχος πλάκας 0,13-0,2MM
	4 στρώματα	Το πάχος αναφοράς του σώματος του σύρματος είναι 0,2-0,25MM
	Πέντε στρώματα	Το πάχος αναφοράς του σώματος του σύρμας είναι 0,24-0,28MM
	Έξι στρώματα	Το πάχος αναφοράς του σώματος του σύρματος είναι 0,28-0,33MM
	Οκτώ στρώματα	Το πάχος αναφοράς του σώματος του σύρματος είναι 0,35-0,4M

Διαδικασία κατασκευής

Δάχος της πλακέτας Fpc	Μοναδική πλευρά 0,08 - 0,12MM	1) αναφέρεται στο πάχος της πλακέτας FPC, εξαιρουμένου του πάχους του ενισχυμένου υλικού, όπως η περιοχή μέτρησης Χωρίς χαλκό ή χωρίς κάλυψη με φιλμ, το πάχος του τελικού προϊόντος μειώνεται αναλόγως. 2) Εάν η λευκή επικάλυψη Το μέγεθος του ενιαίου πάνελ αυξάνεται κατά 18 μm και το διπλό πάνελ κατά 36 μm.
Δάχος της πλακέτας Fpc	Διπλή πλευρά 0,1-0,2MM
Βασικό υλικό Δάχος χαλκού	12u ((1/3OZ),18μ(1/ 2OZ ),35μ( 1OZ )/ 70μ( 2OZ)	Αναφέρεται στο πάχος του χαλκού από φύλλο στρώσης γραμμής FPC.
Επεξεργασία επιφάνειας	Χρυσός νεροχύτης, κασσίτερο νεροχύτης, OSP	Σημαίνει να βυθιστεί ένα στρώμα νικελίου χρυσού στην επιφάνεια του πλακιδίου για να αποφευχθεί η οξείδωση του πλακιδίου.
Δάχος επιφάνειας ενίσχυσης	Συνολικό πάχος της περιοχής ενίσχυσης = πάχος πλάκας FPC + ενισχυμένο πάχος	Τοποθετήστε και αφαιρέστε το χρυσό δάχτυλο ή προσθέστε πάχος για χρήση.

Παράμετρος διαδικασίας

Ανεπάρκεια διαφάνειας (επεξεργασμένη μέσα από τρύπα)	±0,05 mm
Ανεπάρκεια τρύπησης (μη επιχρισμένη μέσα από τρύπα)	±0,05 mm
Τρύπα τοποθέτησης και ανοχή PAD	±0,05 mm
Δοκιμαστικό ελάχιστο πλάτος γραμμής/διαχωρισμός γραμμών	1 ουγγιά 0,1/0,1 mm±0,03 mm
	1/2 ουγκιά 0,06 mm±0,02 mm
	1/3 ουγγιά 0.06/0.06mm
Ανεπάρκεια χαρακτικής	±0,02 mm
Ανοχή ακρίβειας ευθυγράμμισης κειμένου	±0,2 mm
Ανοχή ακρίβειας για την ευθυγράμμιση της συγκόλλησης	±0,05 mm
Ανεπάρκεια πάχους FPC	±0,03 mm
Ανεπάρκεια πάχους ενίσχυσης PI	±0,03-0,05 mm
Ανεκτικότητα πάχους χαλύβδου και ενισχυμένου FR4	±0,05 mm
Δυνατότητα ανοχής για το άνοιγμα της πλάκας ενίσχυσης και του παραθύρου με τα δάχτυλα	±0,2 mm
Ανεπάρκεια λέιζερ (σχήμα και τρύπα)	±0,05 mm
Ανεπάρκεια διαγράμματος κρούσης (από άκρη σε άκρη) (ατσάλινο καλούπι)	±0,1mm,Μεμβράνη ακρίβειας ±0,05mm
Απαιτούμενη προστασία του περιβάλλοντος	Συμμόρφωση με τα πρότυπα ROHS και REACH
Δοκιμή θερμικής πίεσης	Συμμόρφωση με τα πρότυπα ROHS και REACH

Η εταιρία μας:

Η RY Electronic Technology Co., Ltd., μια έμπειρη εταιρεία με μια δεκαετία εμπειρίας, ειδικεύεται στην κατασκευή προσαρμοσμένων λύσεων καλωδίων και συνδέσεων μέσω σχεδιασμού, ανάπτυξης και παραγωγής.Η προσφορά μας περιλαμβάνει ένα ευρύ φάσμα προϊόντων όπως καλώδια FFC/FPC, επίπεδα ευέλικτα καλώδια ταινίας, καλώδια LVDS, προσαρμοσμένα καλώδια, καλώδια JST, συσσωρευτές καλωδίων Molex, κυκλικοί συνδετήρες, συνδετήρες ISOBUS, μικροσυμμετρικοί συνδετήρες και πολλά άλλα.

Με εκτεταμένη συμμετοχή της βιομηχανίας και πλούσιο γνώση, είμαστε αφοσιωμένοι στην παροχή κορυφαίας ποιότητας, αξιόπιστες εξατομικευμένες επιλογές για τους πελάτες μας.Αν χρειάζεστε εξατομικευμένες λύσεις καλωδίων και συνδέσεωνΑνυπομονούμε για την ευκαιρία να σας εξυπηρετήσουμε με εξαιρετική εξυπηρέτηση και αριστεία προϊόντων.

FPC 0.3mm Pitch LVDS MIPI LCD καλώδιο 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P πλαστικό κύκλωμα 0

Τα πλεονεκτήματά μας:

1. Ελέγχος ποιότητας: τα περισσότερα προϊόντα έχουν πιστοποιητικό UL CE ROHS. ISO9001:2008.
2- Χαμηλή MOQ: 5pcs/10pcs/20pcs/50pcs, εξαρτάται από διαφορετικά είδη.
3Γρήγορος χρόνος παράδοσης 2-15 ημέρες, έγκαιρη παράδοση.
4Καλή Υπηρεσία Μετά την Πώληση: θα μπορούσαμε να προσφέρουμε τεχνική υποστήριξη ή επιστροφή υπηρεσία σε σύντομο χρονικό διάστημα.
5- 1 έτος εγγύηση.
6Υπηρεσία OEM/ODM.
7Θα απολαύσετε:
•100% προστασία της ποιότητας του προϊόντος
•Προστασία 100% της έγκαιρης αποστολής
•100% προστασία πληρωμής για το καλυπτόμενο ποσό

Γενικά ερωτήματα:
• Ε: Μπορώ να έχω μερικά δείγματα;
Α: Ναι, η παραγγελία δείγματος είναι διαθέσιμη για έλεγχο ποιότητας και δοκιμή αγοράς, και θα είναι πληρωμή φορτίου.

• Ε: Ποιο είναι το χρονικό διάστημα παράδοσης;
Απ: Συνήθως απαιτείται περίπου 1-3 ημέρες για την παραγωγή δειγμάτων.
Συνήθως απαιτείται περίπου 3-7 ημέρες για την παραγωγή των προϊόντων.

• Ε: Ποιο είναι το όρο πληρωμής σας;
Απ: Συνήθως αποδεχόμαστε PAYPAL, T/T ως τον κύριο όρο πληρωμής, και άλλες πληρωμές μπορούν επίσης να διαπραγματευτούν.

• Ε: Προβλήματα ποιότητας;
Α: Εάν υπάρχει κάποιο πρόβλημα ποιότητας ή ερώτηση, θα μπορούσαμε να προσφέρουμε τεχνική υποστήριξη ή υπηρεσία επιστροφής.

Α: Ποιες άλλες εγγυήσεις υπάρχουν;

• QΈχουμε επαγγελματίες για να παρέχουν ένα-ένα-ένα μετά την πώληση υπηρεσία για να παρέχει στους αγοραστές με την καλύτερη μετά την πώληση υπηρεσία

Α: Πώς να επικοινωνήσετε μαζί μας;

• Q: στείλτε τις λεπτομέρειες της έρευνας σας στο παρακάτω, κάντε κλικ στο "στείλτε" τώρα! δωρεάν δείγμα και καλύτερη τιμή σας περιμένουν, αν δεν μπορείτε να βρείτε το προϊόν στον ιστό μας, μπορείτε επίσης να στείλετε μια έρευνα σε εμάς,Ακόμα κι αν δεν τα καταφέρουμε., θα βρούμε το ίδιο προϊόν με καλή ποσότητα και καλή τιμή.
